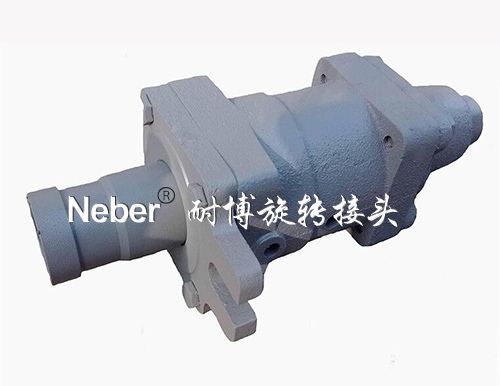

DS-X型旋轉接頭適用范圍
高轉速:≤500RPM
高溫度:≤220℃
高壓力:≤1.8MPa
適用介質:飽和蒸汽、過熱蒸汽、過熱水
結構特點:
ds型旋轉接頭選用精密度好,使用時間久的專業生產軸承的進口NSK軸承。
以及通過球狀石墨制作而成的耐用性的球磨鑄鐵,具有高強度的柔韌性,提高了鑄鐵時的機械性能。陶瓷環選用的是進口的碳化硅陶瓷,具有抵抗壓力度高,不容易彎折,密度更精細,熱膨脹幾率低,使用更安穩,相比普通的石墨環的耐受溫度高出十幾倍的優勢。

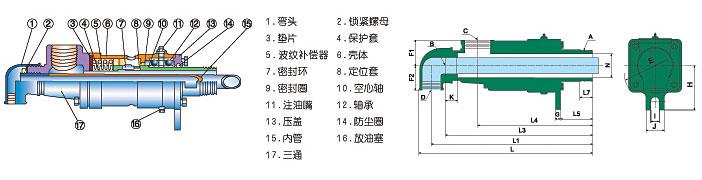

DS-X型旋轉接頭 雙向流通內管固定式——螺紋連接
規格 |
型號 |
A |
B |
C |
D |
E |
F1 |
F2 |
G |
H |
I |
J |
K |
L |
L1 |
L3 |
L4 |
L5 |
L7 |
N |
15 |
DS-X15-6 |
R1/2 |
10 |
Rc1/2 |
Rc1/2 |
79 |
29 |
25 |
8 |
55 |
14 |
34 |
15 |
217 |
204 |
191 |
156 |
42 |
20 |
14 |
20 |
DS-X20-8 |
R3/4 |
12 |
Rc3/4 |
Rc1/2 |
89 |
34 |
30 |
10 |
65 |
18 |
38 |
15 |
244 |
229 |
215 |
175 |
45 |
22 |
18 |
25 |
DS-X25-10 |
R1 |
16 |
Rc3/4 |
Rc1/2 |
110 |
42 |
33 |
10 |
70 |
14 |
40 |
28 |
303 |
288 |
273 |
223 |
63 |
25 |
25 |
32 |
DS-X32-15 |
R1-1/4 |
20 |
Rc1 |
Rc1/2 |
119 |
44 |
38 |
11 |
82 |
18 |
48 |
47 |
311 |
294 |
279 |
224 |
57.5 |
28 |
32 |
40 |
DS-X40-20 |
R1-1/2 |
25 |
Rc1-1/4 |
Rc3/4 |
125 |
60 |
43 |
10 |
92 |
20 |
50 |
48 |
353 |
335 |
316 |
253 |
60 |
30 |
38 |
50 |
DS-X50-25 |
R2 |
31 |
Rc1-1/2 |
Rc1 |
167 |
54 |
51 |
10 |
95 |
18 |
42 |
49 |
358 |
338 |
317 |
254 |
66 |
32 |
48 |
65 |
DS-X65-32 |
R2-1/2 |
40 |
Rc2 |
Rc1-1/4 |
186 |
70 |
62 |
14 |
120 |
20 |
50 |
59 |
422 |
394 |
369 |
295 |
72 |
42 |
64 |
80 |
DS-X80-40 |
R3 |
46 |
Rc2-12 |
Rc1-1/2 |
207 |
75 |
72 |
16 |
130 |
24 |
54 |
71 |
501 |
465 |
443 |
338 |
94 |
45 |
75 |
